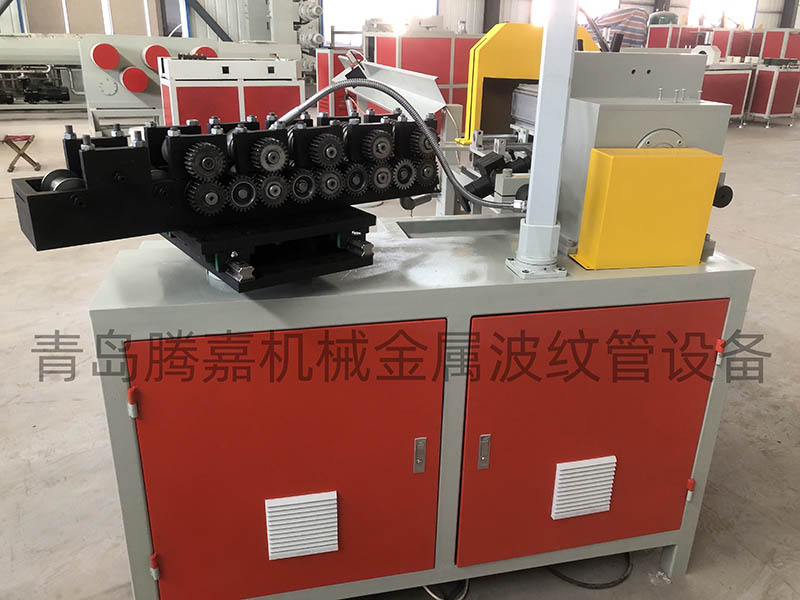

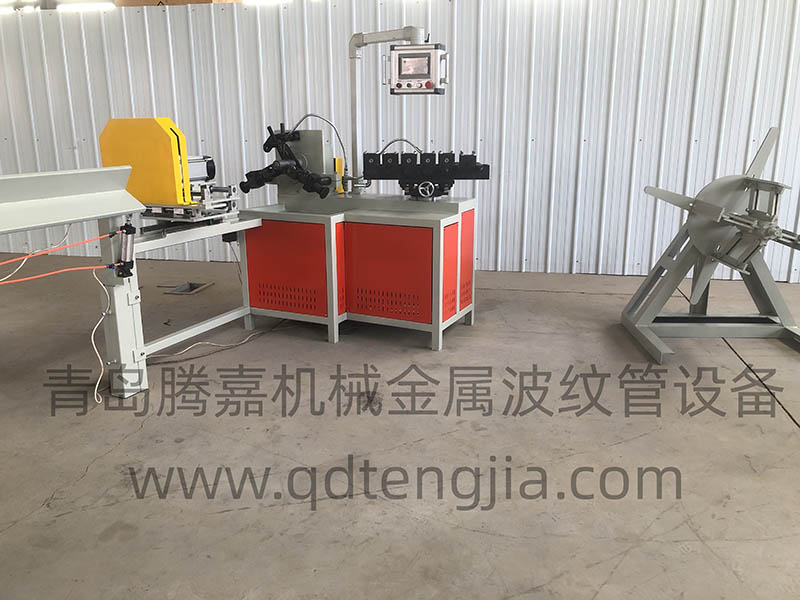

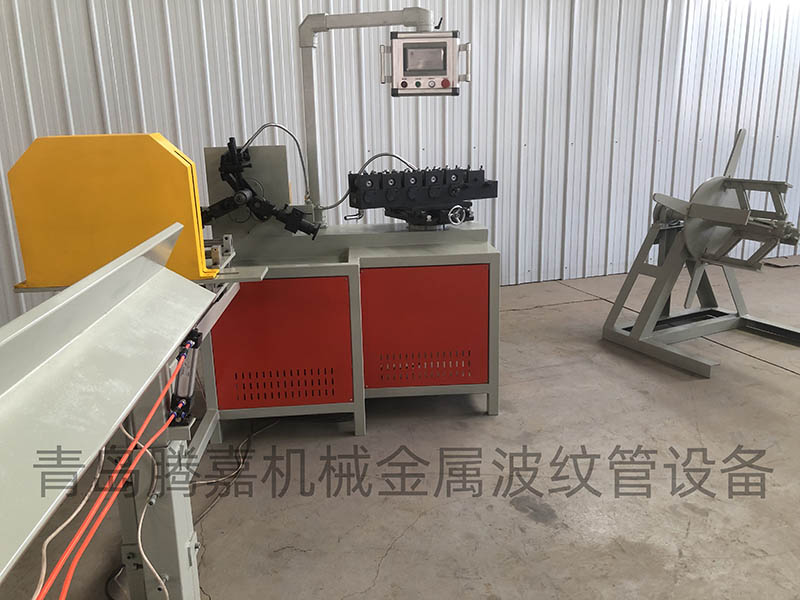

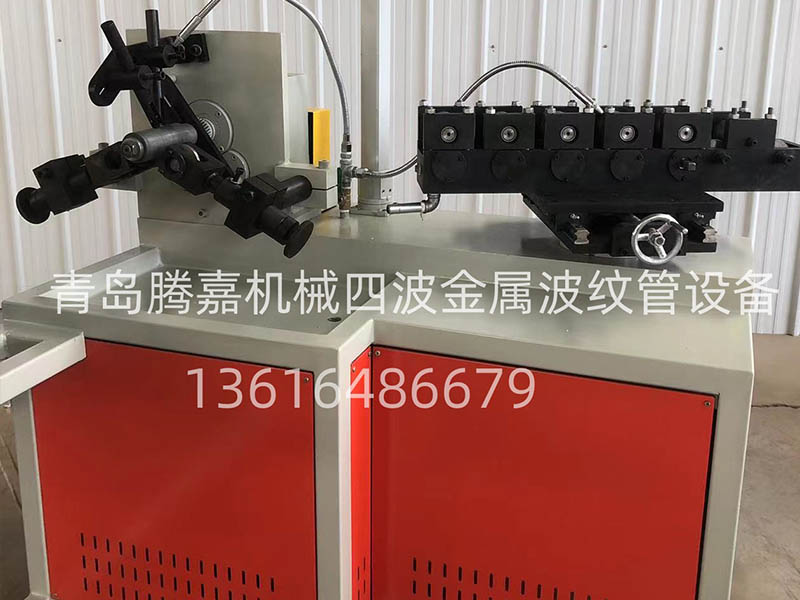

金属波纹管制管机

一、 适用范围:金属波纹管制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、效率高、操作维护简单,适于工地或工厂集中使用。二、性能及特点:1、本机易学、易懂。(本厂有培训,一般青工两～三天即可学会)2、省料、出管率高,与国内的期他机型相比,同规格的钢带,产管多;螺距为26.5～28.5mm3、速度快,采用无级调速电机。 (熟练工: Ф70 2000米/12小时; Ф50: 5000米/日)4、省电。 ( Ф70:0.7kwh/百米)5、经久耐用,质量三包。 (制作二十万米内不需大修)三、主要技术参数:1、主电机型号YCT180-4A 功率:N=4kw切割机功率:N=2.2kw 水泵功率:N=40w 水箱容量: 23升2、质量符合:JG/T3013-94(预应力混凝土用金属螺旋管a、径向刚度≤0.2 ；b、抗拉伸荷载≥4500；c、抗集中荷载800N变形不大于0.2d。3、钢带规格:0.23～0.4×36±0.5; 波纹管螺距: 26.5~28.5mm4、产管速度:Ф35～Ф58 8～10M/min Ф60～Ф85 7～9M/minФ90～Ф115 5～7M/min Ф120～Ф155 2～4M/minФ160～Ф205 1～2M/min Ф210～Ф305 1M/min5、制管内径:Ф35～Ф135(标准型)6、总质量: 450kg;7、尺寸(mm): 1100×800×1360(长×宽×高)四、 工作流程及工作原理:原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。
